產品用途：

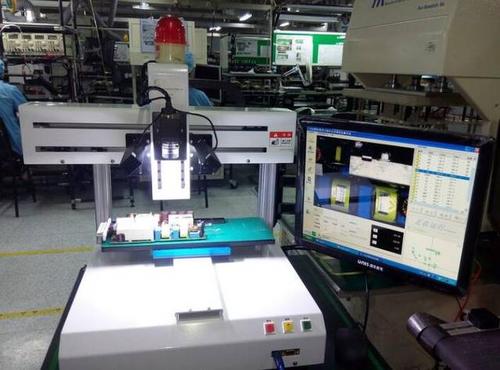

適用于PCB板，半導體元件，精密零件，3C電子產品等外觀缺陷檢測，漏裝錯裝零件檢測.
特點：
三軸運動平臺，自動移動檢測
4K高清智能相機及高倍顯微鏡
3D顯微鏡全方位多角度檢測
可設定檢測停止位置及時間
檢沒NG品自動標定并停止
圖像自動保存功能
規格表：
|
型號 |
自動視覺檢測機 |
|
|
行程 |
300/300/100（按需定制） |
|
|
編程方式 |
示教編程或圖形導入 |
|
|
可運動圖形軌跡 |
點、直線、圓弧、整圓、曲線、多段線、螺旋線、橢圓 |
|
|
相機 |
工業智能高清4K相面 | |
|
顯微鏡 |
高倍可調顯微鏡 | |
|
光源 |
環形可調光源 |
|
|
軟件 |
視覺運動控制軟件 |
|
|
負載 |
Y/X軸負載 |
10kg |
|
Z軸負載 |
5kg |
|
|
軸動速度X/Y/Z（mm） |
0-600mm/sec |
|
|
分解能力 |
0.01mm/Axis |
|
|
重復定位精度 |
絲桿傳動 |
0.01-0.02 |
|
同步帶傳動 |
0.02-0.04 |
|
|
程序記錄模式 |
至少100.每組5000Points |
|
|
顯示方式 |
LCD教導盒 |
|
|
馬達系統 |
日本微步進級精密馬達 |
|
|
傳動方式 |
導軌 |
臺灣上銀直線導軌 |
|
絲桿 |
臺灣上銀絲桿 |
|
|
皮帶 |
意大利意拉泰同步帶 |
|
|
X/Y/Z軸同步帶為標準配置，Z軸絲桿為選配，X/Y/Z軸絲桿為定制 |
||
|
運動補間功能 |
3axis（3立體空間任意路線皆可） |
|
|
輸入電源 |
全電壓AC110V-220V |
|
|
外部控制接口 |
RS232，USB |
|
|
電機控制軸數 |
3軸 |
|
|
軸動范圍 |
X軸 |
300（按需求定制） |
|
Y軸 |
300（按需求定制） |
|
|
Z軸 |
100（按需求定制） |
|
|
R軸 |
（按需求定制） |
|
|
外形尺寸 |
730*589*630 |
|
|
本體重量 |
58kg |
|
